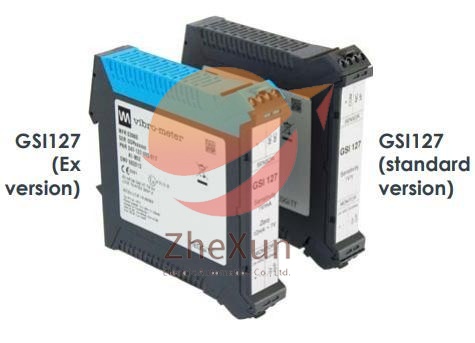

GSI127 244-127-000-017-A2-B2 गैल्वेनिक पृथक्करण इकाई मॉडल

वाइब्रो-मीटर® उत्पाद लाइन से
वर्तमान आउटपुट या वोल्टेज आउटपुट के साथ सेंसर और सिग्नल कंडीशनर के लिए बिजली की आपूर्ति
सेंसर पक्ष और मॉनिटर पक्ष के बीच 4 kVRMS गैल्वेनिक पृथक्करण
50 VRMS विद्युत आपूर्ति और आउटपुट सिग्नल (फ्लोटिंग आउटपुट) के बीच गैल्वेनिक पृथक्करण
फ्रेम वोल्टेज की उच्च अस्वीकृति
लंबी दूरी पर धारा-संकेत संचरण के लिए µA से mV स्थानांतरण फ़ंक्शन
कम दूरी पर वोल्टेज-सिग्नल संचरण के लिए V से V स्थानांतरण फ़ंक्शन
संभावित विस्फोटक वातावरण (खतरनाक क्षेत्रों) में उपयोग के लिए प्रमाणित
उद्योग मानक IEPE (एकीकृत इलेक्ट्रॉनिक्स पीजो इलेक्ट्रिक) कंपन सेंसर के साथ संगत

GSI127 मेगिट के वाइब्रो-मीटर® उत्पाद लाइन से एक गैल्वेनिक पृथक्करण इकाई है। इसे विभिन्न वाइब्रो-मीटर® मापन श्रृंखलाओं और/या सेंसर द्वारा उपयोग किए जाने वाले सिग्नल कंडीशनर, चार्ज एम्पलीफायर और इलेक्ट्रॉनिक्स (संलग्न या एकीकृत) के साथ संचालन के लिए डिज़ाइन किया गया है।

GSI127 गैल्वेनिक पृथक्करण इकाई एक बहुमुखी इकाई है जिसका उपयोग वर्तमान-संकेत संचरण का उपयोग करके माप श्रृंखलाओं में लंबी दूरी पर उच्च आवृत्ति एसी संकेतों के संचरण के लिए या वोल्टेज-संकेत का उपयोग करके माप श्रृंखलाओं में सुरक्षा अवरोध इकाई के रूप में किया जा सकता है।
ट्रांसमिशन। अधिक सामान्यतः, इसका उपयोग 22 mA तक की खपत वाले किसी भी इलेक्ट्रॉनिक सिस्टम (सेंसर साइड) को आपूर्ति करने के लिए किया जा सकता है।

GSI127 फ्रेम वोल्टेज की एक बड़ी मात्रा को भी अस्वीकार करता है जो माप श्रृंखला में शोर का परिचय दे सकता है। (फ्रेम वोल्टेज ग्राउंड शोर और एसी शोर पिकअप जो सेंसर केस (सेंसर ग्राउंड) और मॉनिटरिंग सिस्टम (इलेक्ट्रॉनिक ग्राउंड) के बीच हो सकता है।

इसके अतिरिक्त, इसकी पुनः डिजाइन की गई आंतरिक विद्युत आपूर्ति फ्लोटिंग आउटपुट सिग्नल उत्पन्न करती है, जिससे APF19x जैसी अतिरिक्त बाह्य विद्युत आपूर्ति की आवश्यकता समाप्त हो जाती है।

GSI127 को Ex ज़ोन 2 (nA) में स्थापित करने के लिए प्रमाणित किया गया है जब ज़ोन 0 ([ia]) तक Ex वातावरण में स्थापित माप श्रृंखलाओं की आपूर्ति की जाती है। यह इकाई आंतरिक सुरक्षा (Ex i) अनुप्रयोगों में अतिरिक्त बाहरी जेनर अवरोधों की आवश्यकता को भी समाप्त करती है।

GSI127 हाउसिंग में हटाने योग्य स्क्रू टर्मिनल कनेक्टर हैं जिन्हें हाउसिंग के मुख्य भाग से अलग किया जा सकता है ताकि इंस्टॉलेशन और माउंटिंग को आसान बनाया जा सके। इसमें एक DIN-रेल माउंटिंग एडाप्टर भी है जो इसे सीधे DIN रेल पर माउंट करने की अनुमति देता है।

• तापमान

संचालन : 0 से 70°C (32 से 158°F)
भंडारण : −40 से 85°C (−40 से 185°F)

• नमी

परिचालन : 90% अधिकतम.गैर-संघनक
भंडारण : 95% अधिकतम.गैर-संघनक
कंपन: अनुनाद आवृत्ति से ऊपर 1 ग्राम शिखर और नीचे 0.15 मिमी शिखर
शॉक त्वरण: 6 जी पीक
आरएफ उत्सर्जन - 1 मीटर पर सीमा: 30 से 230 मेगाहर्ट्ज तक <60 dBµV/m (अर्ध-शिखर)
230 से 1000 मेगाहर्ट्ज तक <67 dBµV/m (अर्ध-शिखर)

• इनपुट संकेत
• आपूर्ति

ऑर्डरिंग विकल्प B0x : 20 VDC ±1 VDC
ऑर्डरिंग विकल्प B21 : 8 mA ± 0.5 mA

• मुक़ाबला

ऑर्डरिंग विकल्प B0x : ≤30 Ω
ऑर्डरिंग विकल्प B21 : ≥50 kΩ

• डानामिक रेंज

ऑर्डरिंग विकल्प B0x : 0 से 20 mA
ऑर्डरिंग विकल्प B21 : 0 से 20 VDC

• अधिभार संरक्षण

ऑर्डरिंग विकल्प B0x : 26 mA
ऑर्डरिंग विकल्प B21 : 22 VDC

• उत्पादन में संकेत

आउटपुट वोल्टेज डायनेमिक रेंज: 2 से 20 VDC
आउटपुट प्रतिबाधा : 20 Ω, शॉर्ट-सर्किट से सुरक्षित

• बिजली आपूर्ति वोल्टेज अस्वीकृति अनुपात

10 हर्ट्ज से 400 हर्ट्ज : ≥60 डीबी
400 हर्ट्ज से 100 किलोहर्ट्ज : ≥30 डीबी

तापमान के साथ आउटपुट सिग्नल ऑफ़सेट बहाव: ≤2 mV/°C
तापमान के साथ आउटपुट सिग्नल संवेदनशीलता बहाव: ≤50 पीपीएम/°C

वजन : 140 ग्राम (0.31 पाउंड) लगभग
